工業用光波距離計

弊社の工業用光波距離計は、お客様の使用状況に応じたカスタム製品の製作を基本として提供させて頂いております。 これまでもクレーン制御関係、水位・液面、積雪、土量などを測定するための距離計測用センサーとして各方面にてご採用いただいております。 尚、光波距離計に拘わらず計測器全般、特注品、ＯＥＭなども承りますので、お気軽にご相談ください。

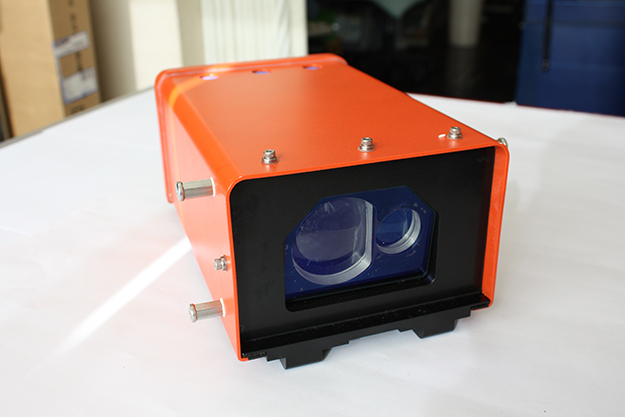

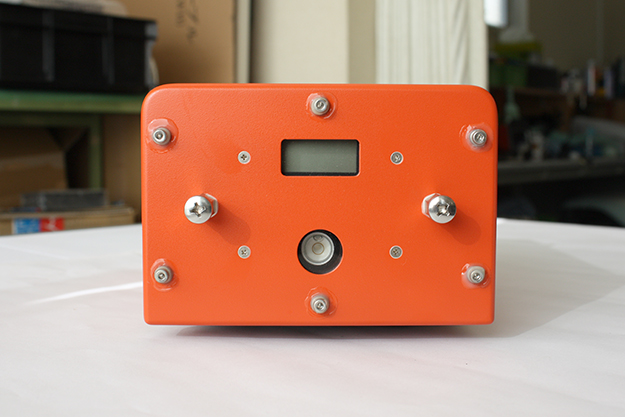

工業用光波式レベル計(泥槽水位計)
RayTape-S2

測定光に近赤外発光ダイオードを使用していますので、眼に対する保護対策が必要ありません。 浚渫船の泥槽水位計、土砂運搬船の土量測定、ダムや井戸の水位計測、その他距離計測用センサーとして各方面にて御使用頂いております。

仕様

名称 ： 光波式レベル計 ＲａｙＴａｐｅ－Ｓ２
測定範囲：２ｍ～１０ｍ ※対象物の反射率、気象条件によります
測定対象物：自然な拡散反射面
測定光：近赤外ＬＥＤ　波長８１０ｎｍ
測定時間：０．５ｓ
測定分解能：１ｍｍ
測定精度：±１０ｍｍ
データ出力：ＲＳ４２２アナログ電流出力/液晶表示器
電源：DC＋２４Ｖ
使用温度範囲：０℃～＋５０℃
外形寸法：１５０　×　１１３　×　２５０（突起物等除く）

※仕様は当社の都合により変更されることがあります。詳しくはお問い合わせください。

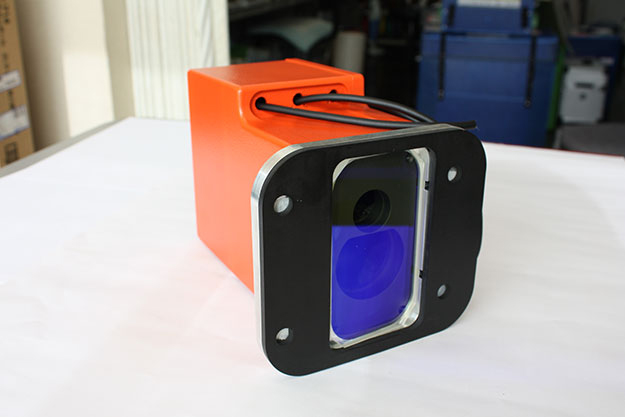

光ファイバー式タンクレベル計
RT-KAI

火気厳禁や爆発の危険のある場所の距離測定に最適です。 電気を使う本体は制御室に、電気を使わないセンサヘット部分を光ファイバーで延長して測定します。

仕様

名称：ＲＴ－ＫＡＩ
測定範囲：２～１０Ｍ
測定対象物：自然な拡散反射面
測定光：レーザーダイオード　７８０ｎｍ　クラス３Ｒ
測定時間：約１ｓ
測定分解能：１ｍｍ
測定精度：±１０ｍｍ
データ出力：アナログ電流出力、ＲＳ４２２出力　
電源：ＤＣ２４Ｖ
使用温度範囲：－１０℃～５０℃　結露など無いこと
外形寸法：お打合せによります。

※仕様は当社の都合により変更されることがあります。詳しくはお問い合わせください。

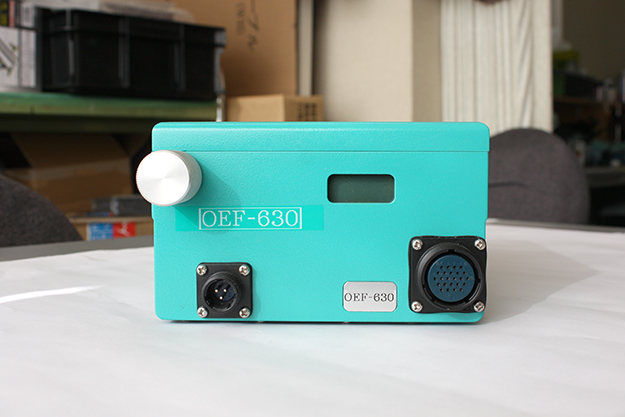

光波距離計
OEF-630

光源は近赤外の発光ダイオードですので、眼に対する保護策が必要ありません。 専用反射シート使用で６３０ｍまで測定します。

仕様

名称：光波距離計OEF-630(基本仕様)
測定範囲：専用反射シート　３ｍ～６３０ｍ
測定時間：約１５０ｍｓ
分解能：１ｍｍ
測定精度：±５ｍｍ
測定光：近赤外発光ダイオード
データ出力：ＲＳ２３２Ｃ及びＲＳ４２２　後面に液晶表示器
電　源：ＡＣ８５Ｖ～２６４Ｖ
使用温度：－１０℃～＋５０℃
外形寸法：Ｗ１６０×Ｈ９０×Ｄ２１０（ｍｍ）
重　量：５Ｋｇ
用　途：距離センサ　クレーン等の位置出し

※仕様は当社の都合により変更されることがあります。詳しくはお問い合わせください。

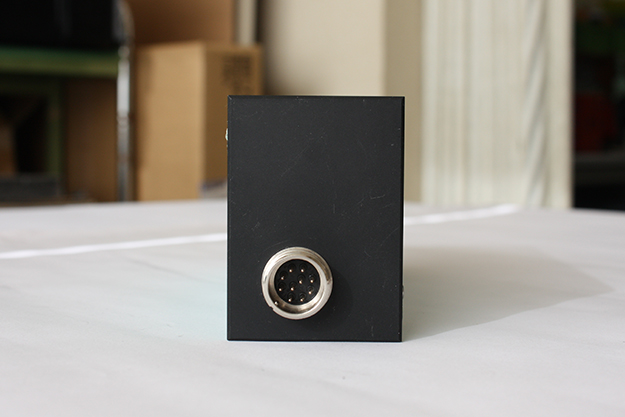

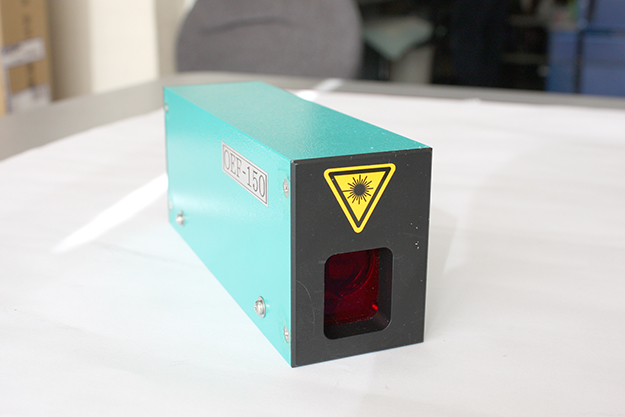

レーザー距離計
OEF-150

可視光レーザー光で測定点をピンポイントに測定できます。小型軽量です。

仕様

名称：レーザー距離計ＯＥＦ－１５０(基本仕様)
測定範囲：自然な拡散反射面　０．１ｍ～３０ｍ
３０ｍ以上（指定反射シート使用）最大１５０ｍまで
※対象物、気象条件によります
測定時間：約０．１ｓ（１０Ｈｚ）
※オプションで５０Ｈｚも可能
分解能：１ｍｍ
測定精度：±５ｍｍ
測定光：半導体レーザー　６５０ｎｍ　１ｍＷ以下、クラスⅡ
ビーム径：１０ｍで約６ｍｍ、３０ｍで約３０ｍｍ
データ出力：ＲＳ２３２Ｃ又はＲＳ４２２
※アナログ出力はオプション
電　源：ＤＣ１０Ｖから３０Ｖ（ノイズ、サージ等無い事）
使用温度：－１０℃～＋５０℃　（結露無いとき）
外形寸法：Ｗ５０×Ｈ７０×Ｄ１７５（ｍｍ）※突起物等を除く
重　量：約６００ｇ
用　途：距離センサ

※仕様は当社の都合により変更されることがあります。詳しくはお問い合わせください。

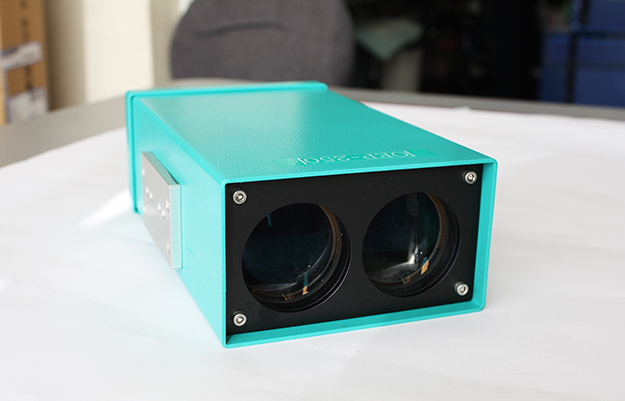

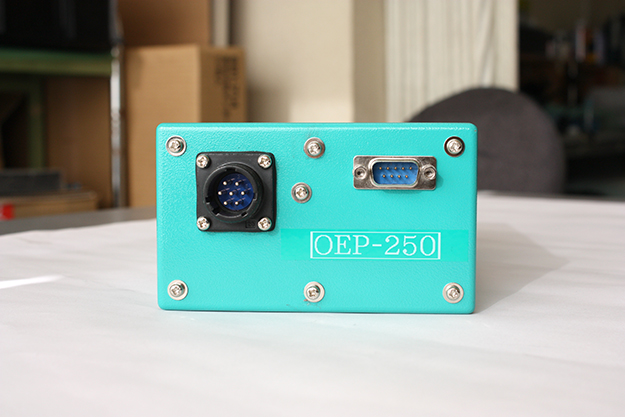

パルスレーザー距離計
OEP-250

自然な拡散反射面で２５０ｍまで測定します。

仕様

名称：パルスレーザー距離計ＯＥＰ－２５０　（基本仕様・暫定）
測定範囲：０．５ｍ～２５０ｍ（対象物、気象条件によります）
測定対象物：自然な拡散反射面
測定時間：約５ｍｓ（平均回数によります）
分解能：１ｃｍ
測定精度：±１５ｃｍ
測定光源：パルスレーザーダイオード　クラスⅠ
データ出力：ＲＳ２３２Ｃ又はＲＳ４２２
（アナログ出力はオプション）
電源：ＤＣ１２Ｖ±１０％　（ノイズ、サージ等無いこと）
使用温度：－１０℃～＋５０℃　（結露しないこと）
外形寸法：Ｗ１３０×Ｈ７５×Ｄ２２０（ｍｍ）突起物等は除く

※仕様は当社の都合により変更されることがあります。詳しくはお問い合わせください。
